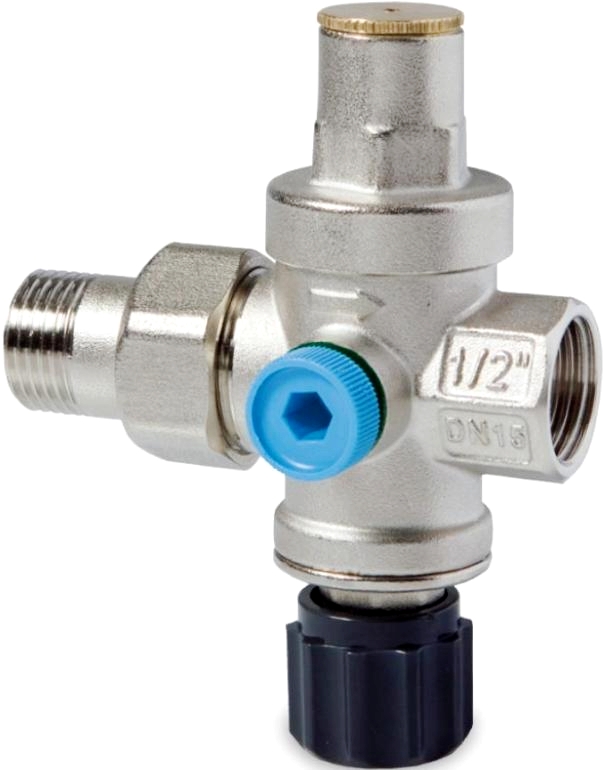

GRUPPO DI RIEMPIMENTO EASYFILL 1/2" SENZA MANOMETRO

• Gruppo
  di riempimento Easyfill 1/2”G- DN15. Finitura
  Nichel.

Nato
per affiancare art. 503, EASYfILL è un gruppo di riempimento compatto, leggero e
dal minimo spazio di ingombro. Un’attenta progettazione ha portato alla riduzione
delle dimensioni in tutti i suoi particolari, senza rinunciare alle caratteristiche
idrauliche del modello più grande.

Funzione

Il
gruppo di riempimento è indicato in tutti gli impianti di riscaldamento a circuito
chiuso, in cui permette di mantenere costante la pressione del fluido all’interno
della tubazione. Caratteristica principale è il funzionamento a pistone con camera
di compensazione.

Gli
attacchi per il collegamento all’impianto sono femmina e a bocchettone maschio
filettati secondo la norma ISO 228/1. Due attacchi da 1⁄4”G, posti sul
corpo, permettono il collegamento di un manometro di controllo.

Caratteristiche
tecniche e costruttive

• Misure
  disponibili: 1/2”G
• Massima
  pressione di esercizio consigliata: 15 bar
• Pressione
  di pretaratura in fase di collaudo: 1,5 bar
• Campo
  di regolazione della pressione in uscita: da 0,2 a 7 bar
• Temperatura
  di esercizio: 0- 80°C

Principio
di funzionamento

Il
gruppo di riempimento EASYFILL, come un riduttore di pressione, basa il proprio
funzionamento sull’equilibrio di due forze contrapposte che si sviluppano
nel suo interno. La spinta della pressione dell’acqua, che tende a chiuderne
il passaggio portando la valvola in posizione di chiusura, è in contrapposizione
con la forza della molla che al contrario, tende ad aprire il passaggio dell’acqua.

Inoltre,
il Gruppo di Riempimento EASYFILL comprende al suo interno una maglia filtrante,
una mebrana che funge da sistema di non ritorno e, sul tappo inferiore, un rubinetto
di serraggio che permette l’arresto del reintegro dell’acqua, costringendo
la valvola in posizione di chiusura.

Installazione

1.
Di norma il gruppo di riempimento viene installato tra due valvole di intercettazione,
per facilitare le procedure di installazione e futura manutenzione.

2.
Procedere con l’installazione del gruppo di riempimento seguendo il verso
della freccia stampata sul corpo.

3.
Chiudere la valvola di intercettazione a valle e procedere con la taratura agendo
sullo spingimolla, avvitando (girare in senso orario) per aumentare il valore di
taratura o svitando (girare in senso antiorario) per diminuirlo.

4.
Sul manometro è possibile leggere il valore di taratura.

5.
Una volta termitata l’operazione di carico dell’impianto, si consiglia
di provvedere alla pulizia del filtro interno, svitando il tappo inferiore.

Consigli
per l’installazione

La
pressione in ingresso, deve essere superiore di almeno 1 bar, rispetto la pressione
di taratura.

Per
assorbire le variazioni di volume del fluido dovute al riscaldamento dell’acqua,
è necessaria l’istallazione di un vaso di espansione.

Si
consiglia la realizzazione di un “by-pass” per velocizzare le operazioni
di carico dell’impianto. Per fare un esempio, si potrebbe riempire 2/3 dell’impianto
tramite il by-pass e il rimanente con EASYFILL, per permettere alle eventuali bolle
di aria di essere espulse tramite gli appositi sfoghi.

Non
esagerare con la “velocità” di carico tramite by-pass, in quanto va
ricordato, che la quantità di acqua immessa nel circuito è proporzionale alla quantità
di aria sfogata.

Anomalie
funzionali e suggerimenti

Piccole
impurità presenti nell’impianto, posandosi sulla sede, possono influenzare
il buon funzionamento del gruppo di riempimento. Anche se la valvola è già munita
di un piccolo sistema di filtraggio interno, si consiglia comunque di installare
un filtro a monte dell’impianto non dimenticandosi di provvedere all’ordinaria
manutenzione.

Per
la precedente controindicazione ricordiamo che è opportuno eseguire, saltuariamente,
la pulizia della maglia filtrante presente all’interno del gruppo di riempimento.
